Weichenbau

Ich habe für Westport die Weichen selbst gebaut oder Peco-Weichen erworben. Die neuen Peco code 83 Weichen sind sehr schön. Aber bei allen käuflichen Weichen sind einige Änderungen vorzunehmen. Der Strom soll ja immer fließen können!

Als erstes wird die Brücke zwischen Herz und Zungenschienen entfernt. Das Herz hat einen eigenen Anschluß, der über einen einfachen Umschalter versorgt wird. Dann werden Brücken eingelötet. Einmal wird die Zungenschiene mit der Außenschiene verbunden und zum anderen wird das bewegliche Gelenk der Zunge mit einem feinen Draht überbrückt. Staub, Farbe und Oxidation könnten später hier einen großen Widerstand darstellen.

Bei meinen Selbstbauweichen können diese Verbindungen entfallen. Das Gelenk wird duch geschwächte federnde Schiene dargestellt, also immer eine gute Verbindung, und durch die Pertinaxschwellen sind Außenschiene und Zunge verlötet.

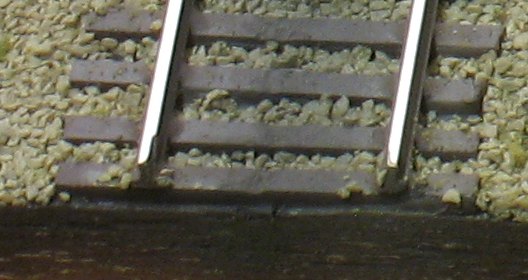

Bei der Selbstbauweiche sieht man, dass die Zungenspitzen angefast sind. Wie es auch bei den Modulübergängen üblich ist.

Wer sich für die Elektrik interessiert, sollte Allan Gartner's Wiring for DCC anschauen.
